技术特征:
合理的预冷装置，有效地避免了高温高压阀门的汽蚀。
采用正常运行低温排污方式。
高效逆流双盘管浸液式冷却器，保证冷却效果。
样水压力调节。
独立的恒温、恒压、流量控制及超温、超压保护。
进口优质阀门，性能稳定，结构合理，操作维护方便。
不锈钢管道采用抛光处理。

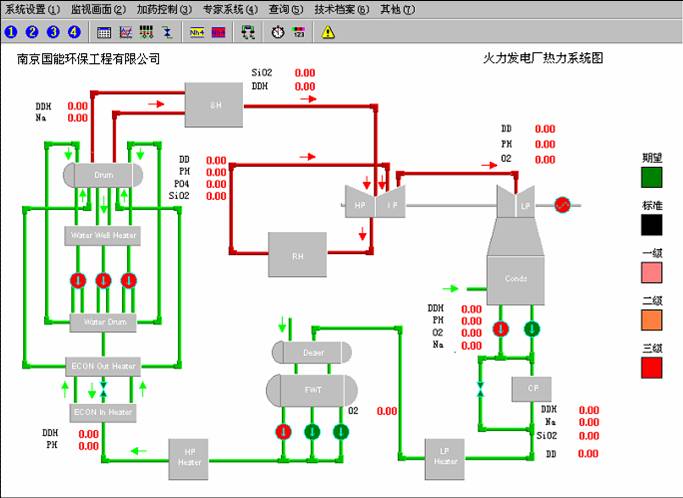

配套优良的化学分析仪表，数据可采用计算机实时巡检或送DCS系统。
组成及特点:

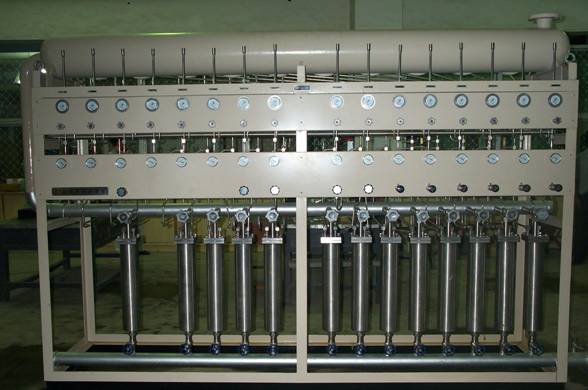

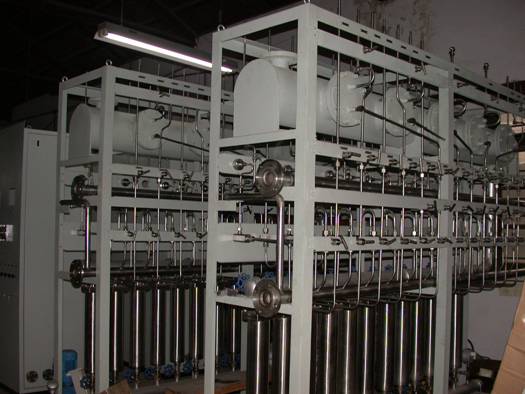

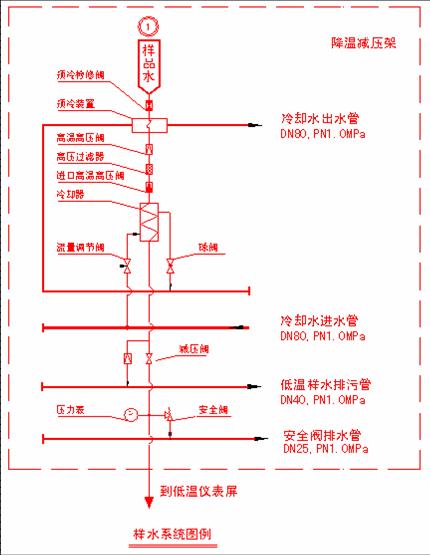

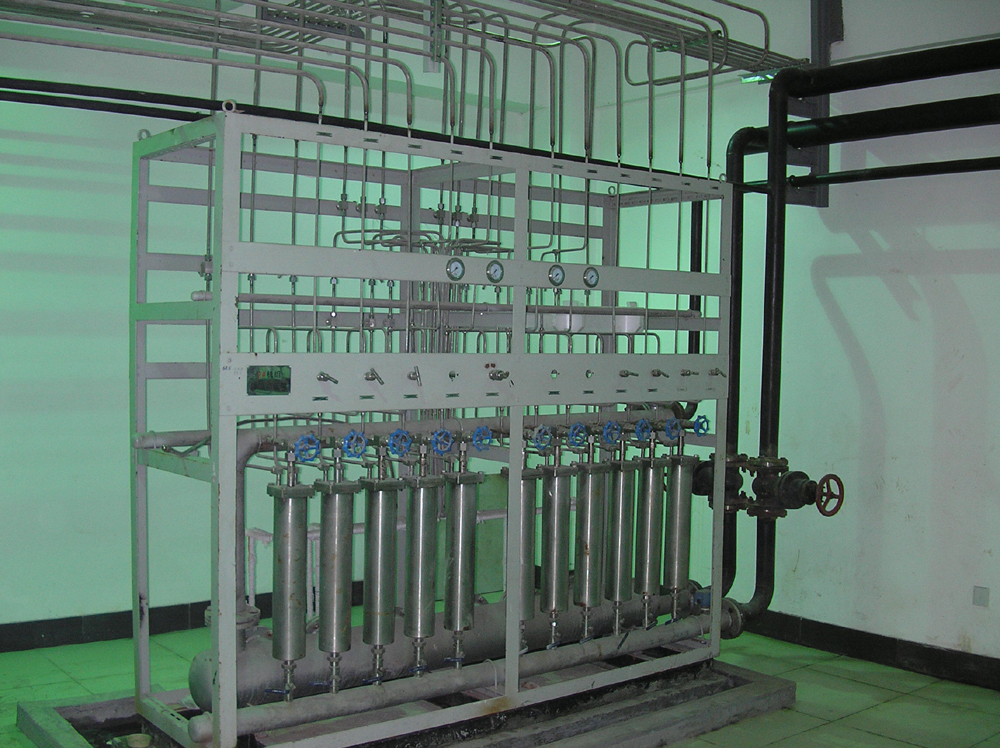

1、降温减压装置
高低温分开结构，冷却水和样水分层布置。
球面接头避免蒸汽泄漏，方便检修。
使用“高压过滤器”，避免在高温高压条件下进行人工排污。
采用合理的预冷装置，有效避免了高温高压阀门的汽蚀，便于检修。
预冷装置的进水采用冷却器的出水，可有效降低温差，且不增加冷却水量。
2、高温阀门

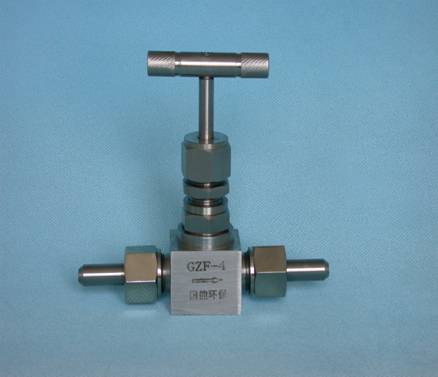

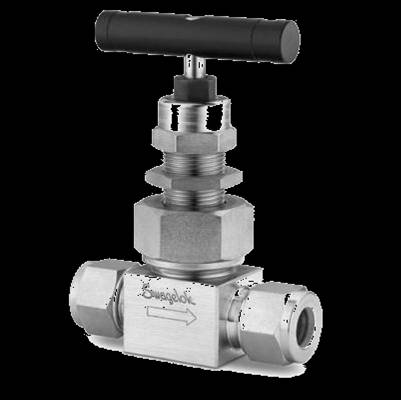

高温高压样水：采用进口不锈钢针形阀，阀尖为半球形耐高温钢球，可有效消除阀口密封面的不均匀磨损；后密封面可在运行时更换阀杆的密封填料，方便日常维护。
高温低压样水：采用国产高温中压针形阀，阀尖为耐高温、耐冲刷的斯钛镍合金，寿命长，无泄漏。

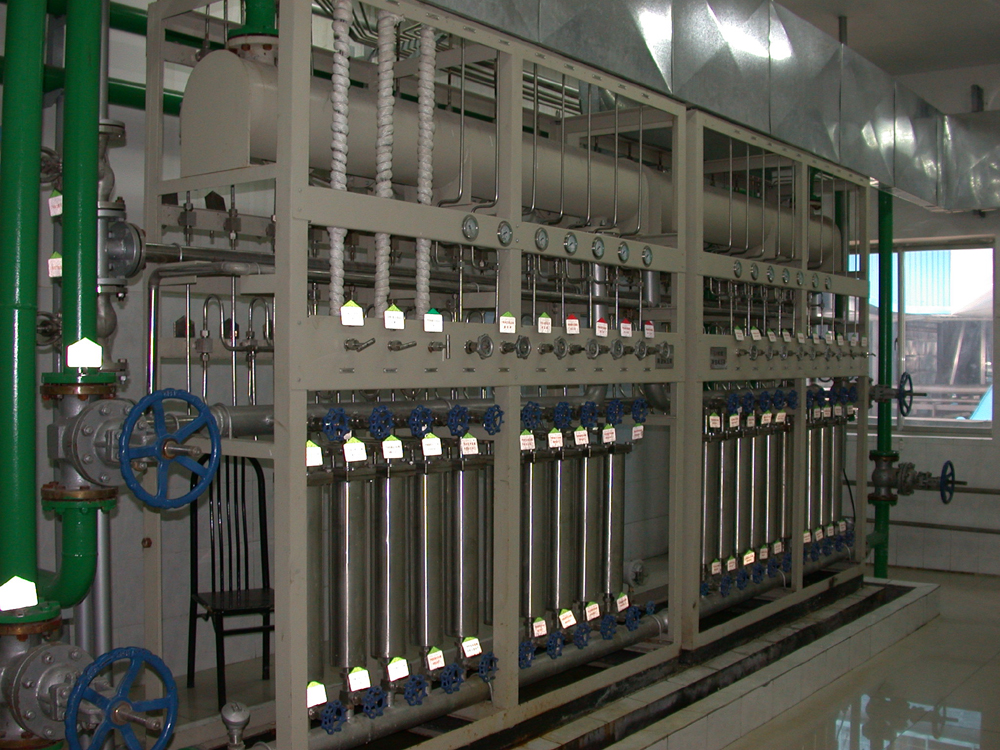

3、样水冷却设备

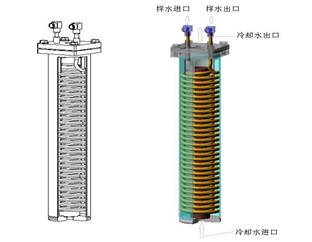

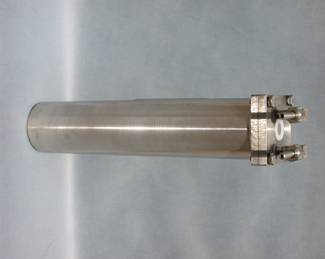

采用高效浸液式冷却器，内部为双层不锈钢盘管，冷却面积大。
加装导流套使冷却水与样管充分接触进出水口的合理布置，解决内部死水区问题。
样水与冷却水反向对流，大大提高换热效率。
冷却水的合理配水，有效防止各冷却器冷却水的偏流和不均匀性现象。
采用低温排污方式定期排污。
4、样水减压设备

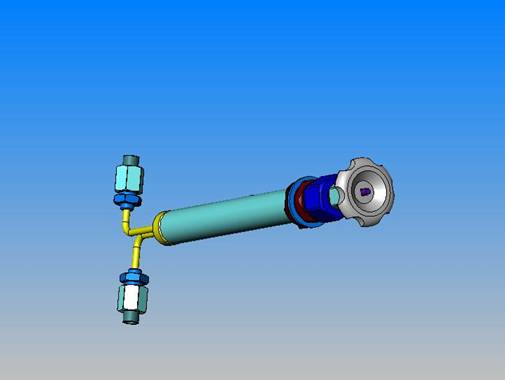

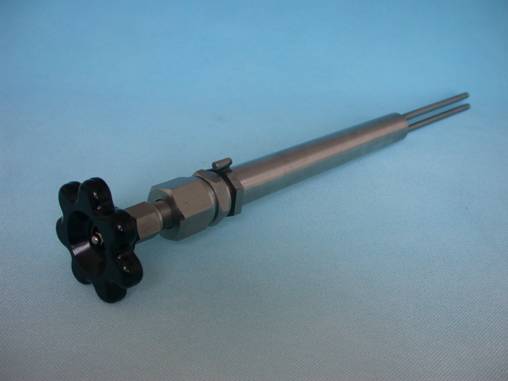

样水管路上采用迷宫式减压阀，利用毛细管及迷宫螺纹减压。
阀芯更换方便。
保证样水出水压力为0～1.0MPa。
5、超温超压保护装置

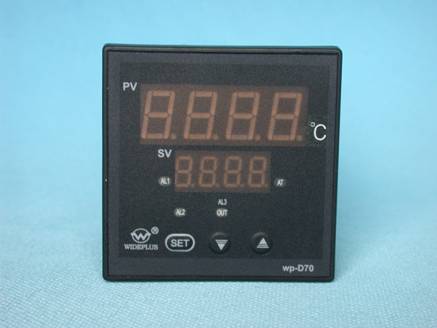

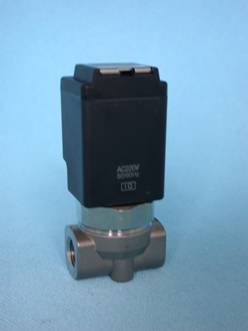

设置数字式温度计和电磁阀，实时监控样水温度。当样水温度超过设定值时，电磁阀将自动关闭切断样水支路，实现超温自动隔离保护。

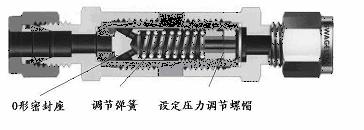

高温高压样水管路上设置安全阀，当样水压力过高时从安全排泄口排放样水，保护化学在线仪表。
6、样水恒温装置
采用机械式恒温装置，恒温装置压缩机采用美国谷轮公司产品，根据药水温度可制冷、制热，分别与每路样水直接进行热交换，提高了热交换效率。
冷却样水时，冷泵工作，通过冷却介质的总管道向恒温水箱输送冷却介质，冷却各路样水（样水热交换器）。考虑到冬季时有的样水其温度可能低于25℃时，热泵工作，分别对每路样水进行热交换。
根据外界环境温度要求的不同，运行方式在温控仪的自动调节下联合运作，充分保证了化学分析仪表所需的恒温样水，并真正达到了对样水温度进行单点控制的要求，保证进入在线仪表分析测量的样水恒温于25＋1℃。

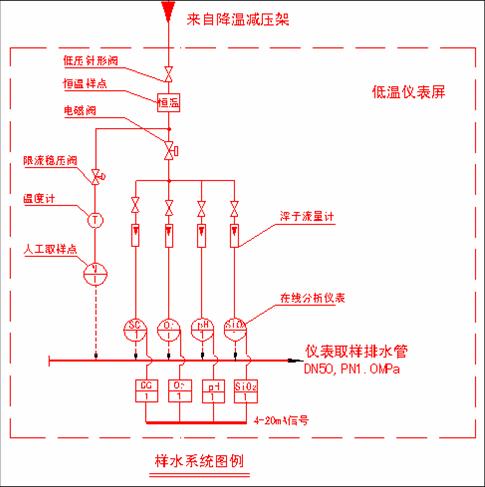

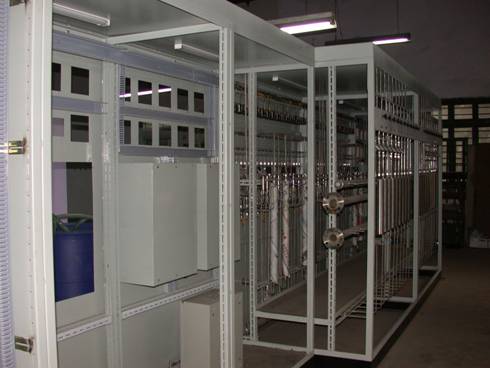

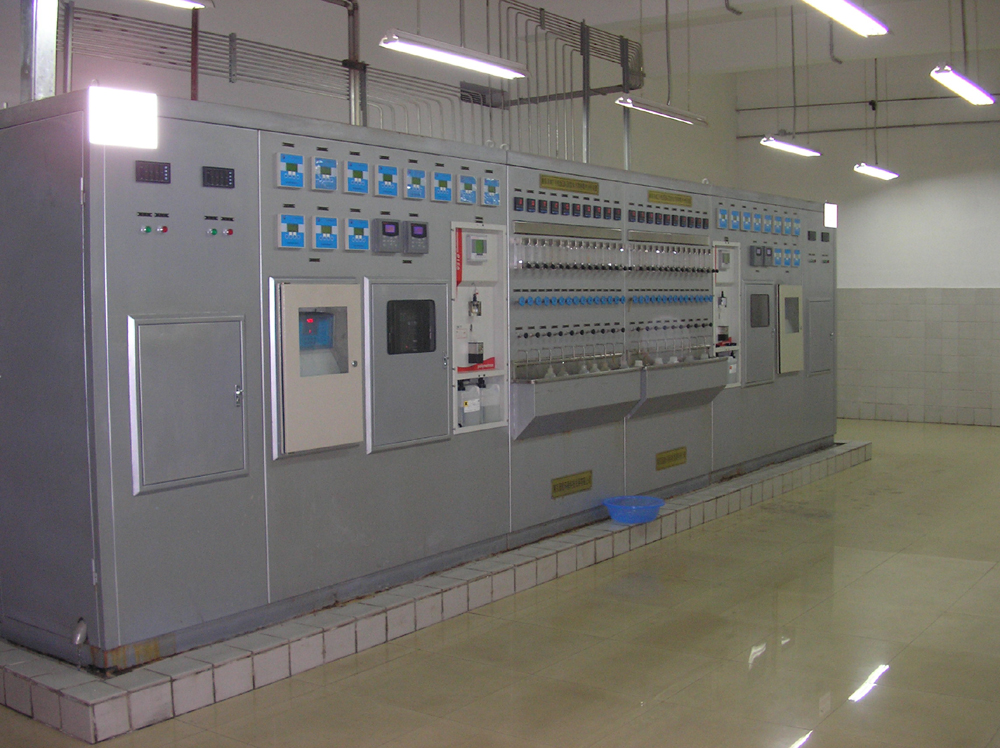

7、低温仪表屏
可根据机组容量的大小，推荐选用进口或国产化学分析仪表；
根据具体的设计位置和用户的习惯，采用不同的屏面布置方式，以满足顾客需求。
为方便用户直观的看到产品，我公司为用户提供的方案图采用先进的计算机立体制图，让用户看到立体的产品结构和布置，并可任意旋转看到各部位。
